Percobaan 1 Gerbang logika dasar

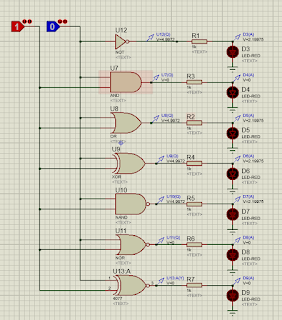

1. Gambar Rangkaian Simulasi   [kembali]

2. Video Rangkaian   [kembali]

3. Jurnal Praktikum   [kembali]

4. Prinsip Kerja dan Analisa   [kembali]

Prinsip kerja dari rangkaian ini adalah gerbang logika dasar yang bisa kita pahami dari melihat tabel kebenarannya seperti dibawah ini :

Analisa apa yang terjadi dengan LED apabila tidak diberikan resistor pada rangkaian :

Tegangan yang dihasilkan setiap gerbang jika output bernilai 1 adalah 4.9 Volt. Sedangkan pada LED tegangan yang dibutuhkan untuk menghidupkannya adalah 2,2 volt saja. Dalam prakteknya jika tidak diberi resistor maka tegangan yang diberikan ke LED berlebih sehingga LED akan cepat rusak. Jika kita memberikan resistor pada rangkaian maka tegangan akan diturunkan dengan menghambat arus yang mengalir sehingga arus yang mengalir sedikit dan tengangan pada LED juga mengecil ( Hukum Ohm ). Adanya resistor membuat tegangan yang sebesar 4.9 Volt terbagi untuk resistor sebesar 2,7 volt dan untuk LED sebesar 2.2 volt Sehingga LED menyala agak redup dan tidak cepat rusak.
