3. Video Simulasi [Kembali]
4. Prinsip Kerja Rangkaian [Kembali]

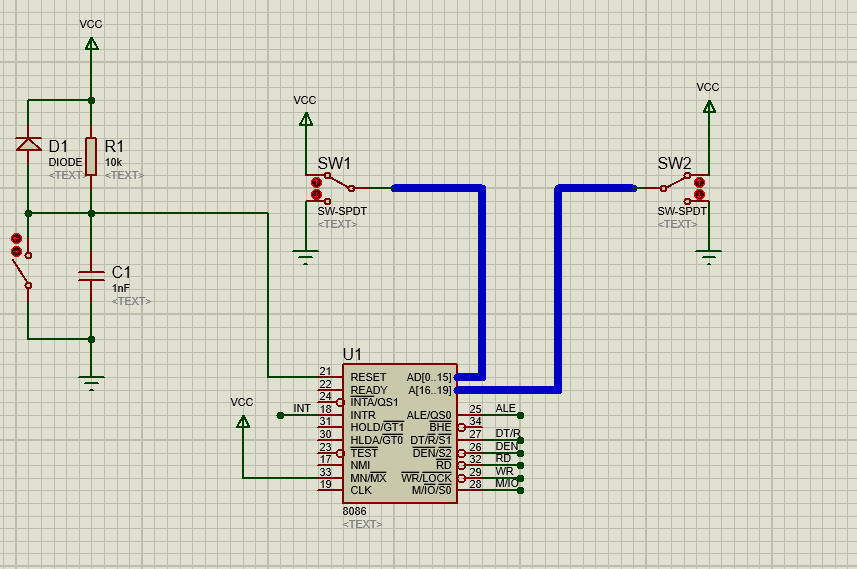

Rangkaian mikroprosesor akan meng-output-kan address sesuai address memori atau I-O yang ingin dituju. Untuk address rendah pada mikroprosesor 8086 multiplek dengan data. Untuk membedakan address atau data dibantu oleh sinyal kontrol ALE yang menandakan mikroprosesor meng-output-kan address bukan data dan sebaliknya mikroprosesor akan meng-output-kan sinyal kontrol DEN jika mikroprosesor mau melakukan transfer atau receive data ke memori atau I-O. Data di transfer atau di receive dapat diketahui dari sinyal kontrol yang di-output-kan oleh mikrorposesor yaitu DT/-R. Selain itu mikroprosesor juga meng-output-kan sinyal-sinyal kontrol seperti RD, WR, INT, DT/-R, dan IO/-M yang akan dipakai pada rangkaian aplikasi.
5. Link Download [Kembali]
File HTML - DownloadFile Rangkaian Simulasi - Download
Video Simulasi Rangkaian - Download
Datasheet 8086 - Download
